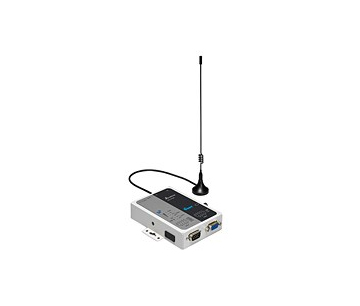

產品介紹

  產品特色
  支云端互連的數據采集設備，支持云端的雙向數據采集與傳送
  通過云端服務器，支持在使用者與設備間建立安全隧道，不需搭建額外VPN服務器
  支持MODBUS TCP和MODBUS RTU/ASCII標準工業協議
  采用UMTS/HSPA+ 3G網絡技術，支持頻段（800 / 850、900、AWS1700、1900、2100 MHz，向下兼容GSM/GPRS/EDGE 2G網絡
  HSPA+數據速率下載高達21.6 Mbps，上傳5.76 Mbps
  支持撥號參數自動匹配，斷線自動重撥
  提供雙串行端口（RS-232與RS-485）及LAN端口滿足不同設備連接需求
  支持NTP服務器進行設備時間同步化與校時，設備內建RTC
  防火墻功能，包括全狀態包檢測（SPI）、防范拒絕服務（DoS）攻擊、NAT、端口觸發、端口映像、IP地址過濾、MAC地址過濾、URL過濾
  支持TCP/IP、UDP、ICMP、DHCP、HTTP、DNS、SSH等多種網絡協議
  提供定時排程管理
  參數設定匯出及匯入
  網絡流量統計
  網絡故障診斷
  支持與下位機通訊驗證
  支持郵件警報功能，用戶可自行設定警報條件
  支持 Android 與 iOS 行動裝置在線監控


   技術規格
  標準
  協定
  GSM/GPRS/EDGE/UMTS/HSPA+
  IEEE 802.3 10Base-T
  IEEE 802.3u 100Base-T(X)

  界面
  3G
  GSM/GPRS/EDGE/UMTS/HSPA+
  天線
  1 2.5dBi 全向型，SMA(公)接頭，3米纜線搭配磁鐵底座
  Fast Ethernet端口
  RJ45 端口：1 10/100Base-T(X)，自動MDI/MDI-X跳線檢測，自動協商與連接速度檢測
  串行通訊
  串行端口：1 RS-232 DB9接頭(公)，1 RS-485 DB9接頭(母)，15KV全隔離保護
  傳輸速率： 2400bps ~ 115200bps
  數據位：7、8
  校驗位： None、Even、Odd
  停止位： 1、2
  流量控制：RTS/CTS(僅RS-232 )，XON/XOFF
  RS-232: TxD、RxD、RTS、CTS、GND
  RS-485: D+、D-、GND
  LEDs
  設備：PWR、SD、Ready、3G、訊號強度
  RJ45端口：LAN
  串行端口：RS-232 RX、RS-232 TX、RS-485 RX、RS-485 TX
  重置按鍵
  1組

  3G無線射頻
  頻率
  UMTS/HSPA+：800 / 850、900、AWS1700、1900、2100 MHz
  UMTS/HSPA+(CN model)：900、2100 MHz
  GSM/GPRS/EDGE：850 / 900 / 1800 / 1900 MHz

  網絡管理
  云端服務
  DIACloud
  管理功能
  SSH、DNS、HTTP、TFTP、DHCP Server/Client、Telnet、Syslog、MODBUS TCP、NTP、MODBUS RTU/ASCII
  使用者安全與認證
  安全訪問： MAC/IP/URL 過濾、SSH、SPI、防范拒絕服務（DoS）攻擊、端口觸發、端口映射
  Virtual COM 兼容性
  Windows XP、Windows Vista (32/64 bits)、Windows 7 (32/64 bits)
  設定界面
  Web Browser、DIACom、Android APP、iOS APP

  電源需求
  輸入電壓：12 ~ 48VDC、端子座(3芯)
  最大輸入電流：1A
  電流過載保護：內置，最大承受電流1.5A
  極性保護：無

  機構規格
  外殼 ： IP30強固金屬
  尺寸 ： 111 mm(高) x 77 mm(寬) x 26 mm (深)
  重量 ： 196g
  安裝方式 ： 壁掛式

  環境
  工作溫度： -20℃ ~ 70℃(-4℉ ~ 158℉)
  存儲溫度： -40℃ ~ 85℃(-40℉ ~ 185℉)
  工作濕度： 5% ~ 95%(無凝結)

  認證
  安全規范： UL 60950-1, EN 60950-1(認證型號：DX-2100RW-WW)
  電磁干擾(EMI)： FCC 47 CFR Part 15 Subpart B Class A、EN 55022、EN 301 489-1/7/24(認證型號：DX-2100RW-WW)
  電磁耐受( EN 301 489-1/7/24、 EN 55024)： IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8(認證型號：DX-2100RW-WW)
  無線射頻認證： EN 301 511、EN 301 908-1；FCC Part 22H、24E、27(認證型號：DX-2100RW-WW)
